  • PVC관용 이중루프드레인SG-RD-500 print 개별인쇄

    SPECIFICATION

    SG 500 타입은 Body(주철)와 Dome Grate(망,주철)로 이루어져 있으며, 이중 Ancher Flange로 높낮이 조절이 가능하며 완벽한 이중 배수구조로 아파트 및 슬라브 건축물에 다양하게 사용 될 수 있도록 제작되어 있으며 마감시 규격이상 이격이 생겼을 경우 연결 조절 소켓을 사용하여 바닥마감 처리를 용이하게 처리할 수 있슴.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂ H₃
    75Ø 165 210 110 85 160(180)
    100Ø 165 210 110 85 160(180)

    ※ 기본 받침 높이 : 200H, 220H
    ※ 하부 받침 이음링(PVC)으로 높이 조절 가능(이음링 5전)
    ※ 상부 연결 조절소켓(주철, 8전)
    ※ 낮은망(평망)사용 가능
    ※ 높은망(H: 200)사용 가능


  • PVC관용 루프드레인(망고정타입)SG-RD-600 print 개별인쇄

    SPECIFICATION

    SG 600 타입은 Body(주철)와 Dome Grate(망,주철)로 이루어져 있으며, 몸체(Body)는 P.V.C받침으로 Slab판에 고정시켜 일반APT의 P.V.C관과 연결이 용이하도록 제작되었으며 망의 분실이 없어 현장적용이 매우 용이함.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    75Ø 120 170 70 60
    100Ø 120 170 70 60

    ※ 기본 받침 높이 - 100H, 120H
    ※ PVC 받침 이음링으로 높이 조절 가능(5전)

  • PVC관용 루프드레인(스텐망 타입)SG-RD-605 print 개별인쇄

    SPECIFICATION

    SG 605 타입은 Body(주철)와 Dome Grate(SUS 304) 평망(주철제)로 이중망 구조이며, 상부망의 변형 및 부식을 방지할 수 있으며, 몸체(Body)는 PVC받침으로 슬 리브판에 고정시켜 PVC관과 연결이 용이하도록 제작됨.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    75Ø 165 210 90 50
    100Ø 165 210 90 50

    ※ 기본 받침 높이 - 130H, 150H
    ※ 하부 받침으로 높이조절 가능(하부이음링 5전)
    ※ 상부 이음링(5전) - 타설된 후에 이격이 생겼을 경우 상향조절 가능

  • PVC관용 루프드레인(아파트용)SG-RD-610 print 개별인쇄

    SPECIFICATION

    SG 610 타입은 Body(주철)와 Dome Grate(망,주철)로 이루어져 있으며, 몸체(Body)는 P.V.C받침으로 Slab판에 고정시켜 일반APT의 P.V.C관과 연결이 용이하도록 제작됨.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    75Ø 165 210 90 85
    100Ø 165 210 90 85

    ※ 기본 받침 높이 - 130H, 150H
    ※ 하부 받침으로 높이조절 가능(하부이음링 5전)
    ※ 상부 이음링(5전) - 타설된 후에 이격이 생겼을 경우 상향조절 가능

  • PVC관용 루프드레인SG-RD-611 print 개별인쇄

    SPECIFICATION

    SG 611 타입은 Body(주철)와 Dome Grate(망,주철)로 이루어져 있으며, 걸름망이 길어 낙엽이나 이물질로 인해 막힘을 덜해주며 몸체(Body)는 PVC받침으로 슬 리브판에 고정시켜 PVC관과 연결이 용이하도록 제작됨.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    75Ø 165 210 90 200
    100Ø 165 210 90 200

    ※ 기본 받침 높이 - 130H, 150H
    ※ 하부 받침으로 높이조절 가능(하부이음링 5전)
    ※ 상부 이음링(5전) - 타설된 후에 이격이 생겼을 경우 상향조절 가능

  • PVC관용 루프드레인(일반용)SG-RD-610-A print 개별인쇄

    SPECIFICATION

    SG 610-A 타입은 선홈통(PVC)관 내경속으로 들어가므로 손쉽게 마무리 작업이 가능함.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    75Ø 130 170 80 60
    100Ø 130 170 80 60
    125Ø 160 205 85 85
    150Ø 180 230 90 90
    200Ø 260 310 160 90

    ※ 250Ø제작중
    ※ 200Ø는 높은망 사용가능(H₂: 200H)

  • PVC관용 루프드레인(주공용)SG-RD-610-B print 개별인쇄

    SPECIFICATION

    SG 610-B 주공용 타입은 선홈통 삽입방식으로 손쉽게 마무리 작업이 가능함.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    75Ø 150 180 95 45
    100Ø 150 195 95 45
    125Ø 195 230 100 80
    150Ø 195 270 100 80
    200Ø 260 340 130 90

    ※ 250Ø제작중

  • PVC관용 루프드레인SG-RD-610-C print 개별인쇄

    SPECIFICATION

    SG 610-C 타입은 선홈통 삽입방식으로 손쉽게 마무리 작업이 가능하며 걸름망이 길어 화단 및 다용도로 사용하기에 적합함.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    125Ø 195 230 100 200
    150Ø 195 270 100 200
    200Ø 260 340 130 200

  • 강관용 루프드레인SG-RD-620 print 개별인쇄

    SPECIFICATION

    SG 620 타입은 Body(주철)와 Dome Grate(망, 주철)로 이루어져 있으며, 배수량이 많고 Anchor Flange가 넓어 방수가 용이, Hotel, Office Building 등에 사용 적합.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    50Ø 200 255Ø 140 80
    75Ø
    100Ø
    125Ø 260 325Ø 165 90
    150Ø
    200Ø 340 420Ø 150 95
    250Ø

    ※ 낮은망 사용가능 ※ 상부 이음링 5전(Option)

  • 강관용 루프드레인SG-RD-621 print 개별인쇄

    SPECIFICATION

    SG 621 타입은 Body(주철)와 Long Dome Grate(망, 주철)로 이루어져 있으며, 배수량이 많고 Anchor Flange가 넓어 방수가 용이하며, 걸름망이 길어 다양한 용도로 호텔, 오피스빌딩 등에 사용 적합함.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    50Ø 200 255 140 200
    75Ø
    100Ø
    125Ø 260 325 165 200
    150Ø

  • 강관용 이중 루프드레인SG-RD-630 print 개별인쇄

    SPECIFICATION

    SG 630 타입은 Body(주철)와 Dome Grate(망, 주철)로 이루어져 있으며, 이중 Anchor Flange로 높낮이 조절이 가능한 완벽한 방수처리로 많은 건축물에 다양하게 사용됨.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    50Ø 260 330Ø 120 90
    75Ø
    100Ø
    125Ø
    150Ø
    200Ø 260 360 120 95

    ※ 낮은망 사용가능
    ※ 상부 이음링 7전(Option)

  • 강관용 이중 루프드레인SG-RD-631 print 개별인쇄

    SPECIFICATION

    SG 631 타입은 630 타입 용도와 같으며 걸름망이 길어, 여러 용도로 사용할 수 있도록 제작됨.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    50Ø 260 330 120 200
    75Ø
    100Ø
    125Ø
    150Ø 260 360 120 200
    200Ø

  • 강관용 삼중 루프드레인SG-RD-635 print 개별인쇄

    SPECIFICATION

    SG 635 타입은 주철제로서 Body부분과 방수 및 단열층 배수링 부분과 단열재고정 및 누름층 배수부분과 Grate(망)부분으로 이루어진 루프드레인으로 내단열, 외달 열 모두 적합한 신제품임.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂ H₃
    50Ø 190 300 90 60 80
    75Ø 190 300 90 60 80
    100Ø 190 300 90 60 80
    125Ø 255 350 90 60 80
    150Ø 255 350 90 60 80
    200Ø 255 350 90 60 80

    ※ H₂는 볼트길이에 따라 높이조절 가능

  • 트랜치 드레인SG-RD-640 print 개별인쇄

    SPECIFICATION

    SG 640 타입은 Body(주철)와 Square Grate(망, 주철)로 되어 있으며 옥상, 주차장 등으로 사용할 때 용이함.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    50Ø 330 250 120 75
    75Ø
    100Ø
    125Ø
    150Ø
    200Ø 360 310 120 75

    ※ 마감시 이격이 생겼을 경우 상부이음링 7전 사용 가능

  • 주철제 발코니 드레인SG-BD-650 print 개별인쇄

    SPECIFICATION

    SG 650 타입은 Body(주철)와 Open Grate(망, 주철)로 되어 있고 건축물의 지하 주차장, 발코니 등에 사용.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    75Ø 210 175 120 100
    100Ø 210 175 120 100
    125Ø 260 225 120 100
    150Ø 260 225 120 100

  • 발코니 드레인SG-BD-655 print 개별인쇄

    SPECIFICATION

    SG 655 타입은 Body(주철제)와 Open Grate(SUS 304)로 되어 있어 변형 부식을 방지할 수 있으며 건축물의 지하 주차장 및 발코니 등에 사용.

    UNIT:m/m

    규격 PIPE SIZE A B H₁ H₂
    75Ø 210 175 120 100
    100Ø 210 175 120 100
    125Ø 260 225 120 100
    150Ø 260 225 120 100

  • 주철제 벽체형 드레인(PVC관용)SG-PD-660 print 개별인쇄

    SPECIFICATION

    SG 660 타입은 Body(주철)와 격자 Grate(주철)로 되어 있으며 우수한 외벽 설치시 사용.

    UNIT:m/m

    규격 PIPE SIZE A B H
    75Ø 255 130 130
    100Ø 260 135 135
    125Ø 310 160 140
    150Ø 370 195 175
    200Ø 395 195 220

    ※ 250Ø 제작중

  • 주철제 벽체형 드레인(PVC관용)SG-PD-660(A) print 개별인쇄

    SPECIFICATION

    SG 660(A) 타입은 Body(주철)와 격자 Grate(SUS 304)로 되어 있으며 우수한 외벽 설치시 사용.

    UNIT:m/m

    규격 PIPE SIZE A B H
    75Ø 320 150 140
    100Ø 310 140 140
    125Ø 350 170 180
    150Ø 370 190 180
    200Ø 400 200 240

    ※ 250Ø 제작중

  • 주철제 벽체형 드레인(PVC관용)SG-PD-660(B) print 개별인쇄

    SPECIFICATION

    SG 660(B) 타입은 Body(주철)와 격자 Grate(SUS 304)로 되어 있으며 우수한 외벽 설치시 사용.

    UNIT:m/m

    규격 PIPE SIZE A B H
    75Ø 320 150 140
    100Ø 310 140 140
    125Ø 350 170 180
    150Ø 370 190 180
    200Ø 400 200 240

    ※ 250Ø 제작중

  • 주철 벽체형 드레인(강관용)SG-PD-661(A) print 개별인쇄

    SPECIFICATION

    SG 661 타입은 Body(주철)와 격자 Grate(SUS 304)로 되어 있으며 우수한 외벽 설치시 사용.

    UNIT:m/m

    규격 PIPE SIZE A H
    50Ø 185 130
    75Ø 215 155
    100Ø 210 170
    125Ø 220 190
    150Ø 230 210
    200Ø 250 270

    ※ 강관 Nipple 배관용
    ※ 백강관, SUS관, 닛블, 배관용

  • 주철 벽체형 드레인(강관용)SG-PD-661(B) print 개별인쇄

    SPECIFICATION

    SG 661 타입은 Body(주철)와 격자 Grate(SUS 304)로 되어 있으며 우수한 외벽 설치시 사용.

    UNIT:m/m

    규격 PIPE SIZE A H
    50Ø 185 130
    75Ø 215 155
    100Ø 210 170
    125Ø 220 190
    150Ø 230 210
    200Ø 250 270

    ※ 강관 Nipple 배관용
    ※ 백강관, SUS관, 닛블, 배관용

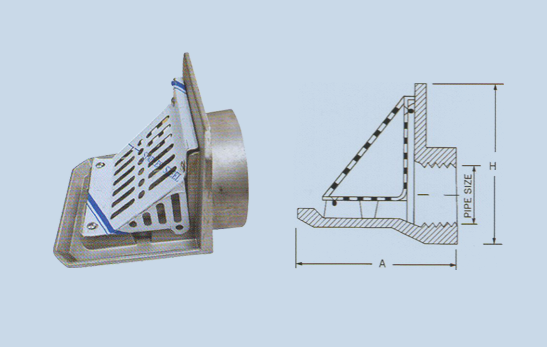

  • 스텐 벽체형 드레인(강관용)SG-PD-665(A/B) print 개별인쇄

    SPECIFICATION

    SG 665 타입은 Body(SUS 304)와 Grate(SUS 304)로 되어 있으며 우수한 외벽 설치시 사용.

    UNIT:m/m

    규격 PIPE SIZE A H
    50Ø 185 130
    75Ø 215 155
    100Ø 210 170
    125Ø 220 190
    150Ø 230 210
    200Ø 250 270

    ※ 강관 Nipple 배관용
    ※ 백강관, SUS관, 닛블, 배관용

  • 교량용 배수구(원형,사각)SG-PD-670 print 개별인쇄

    SPECIFICATION

    SG 670 타입은 Body(주철)와 Grate(주철)로 이루어진 교량용 배수구로써 내구성과 배수가 용이함.

    ※ 규격 150Ø 강관 파이프용
